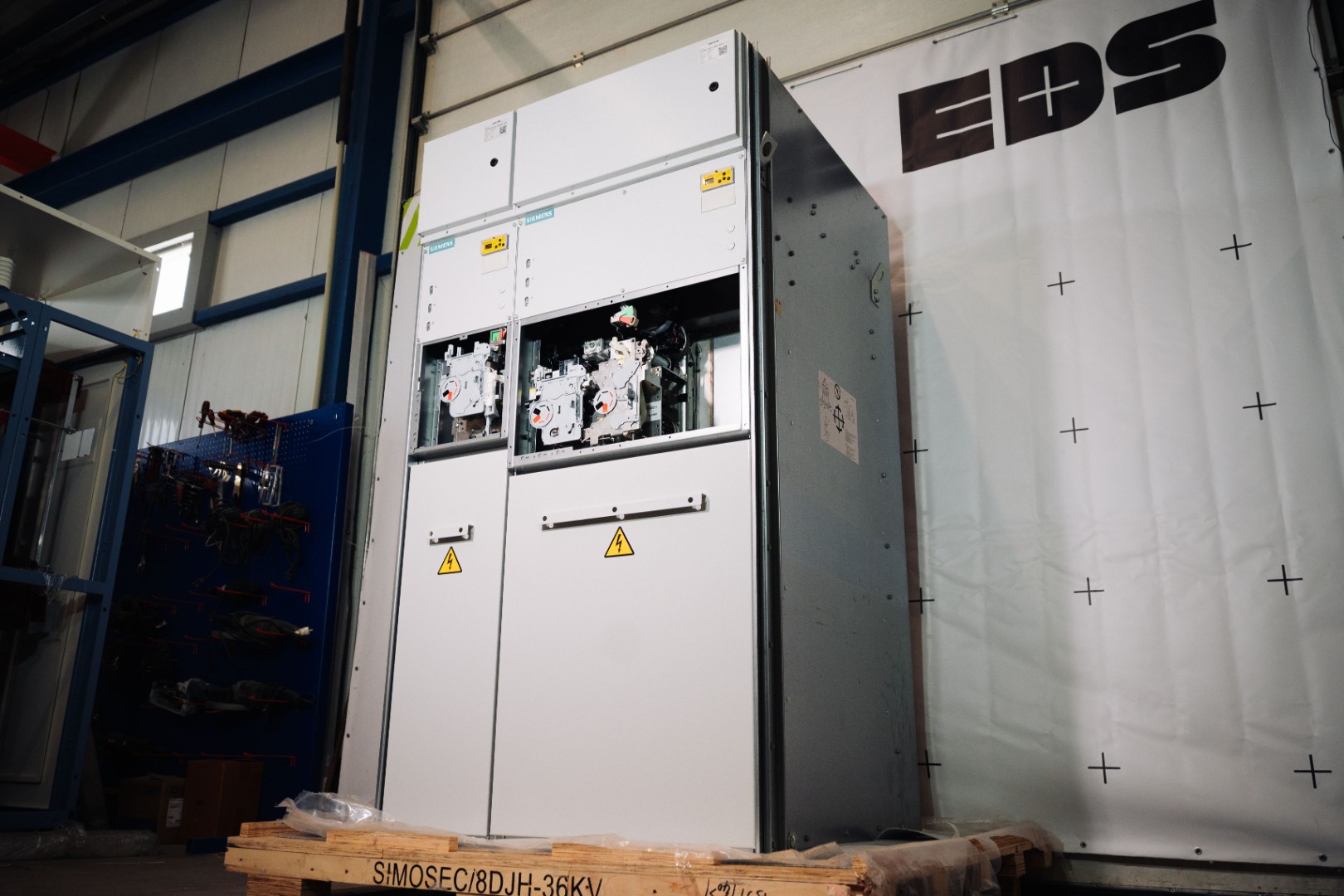

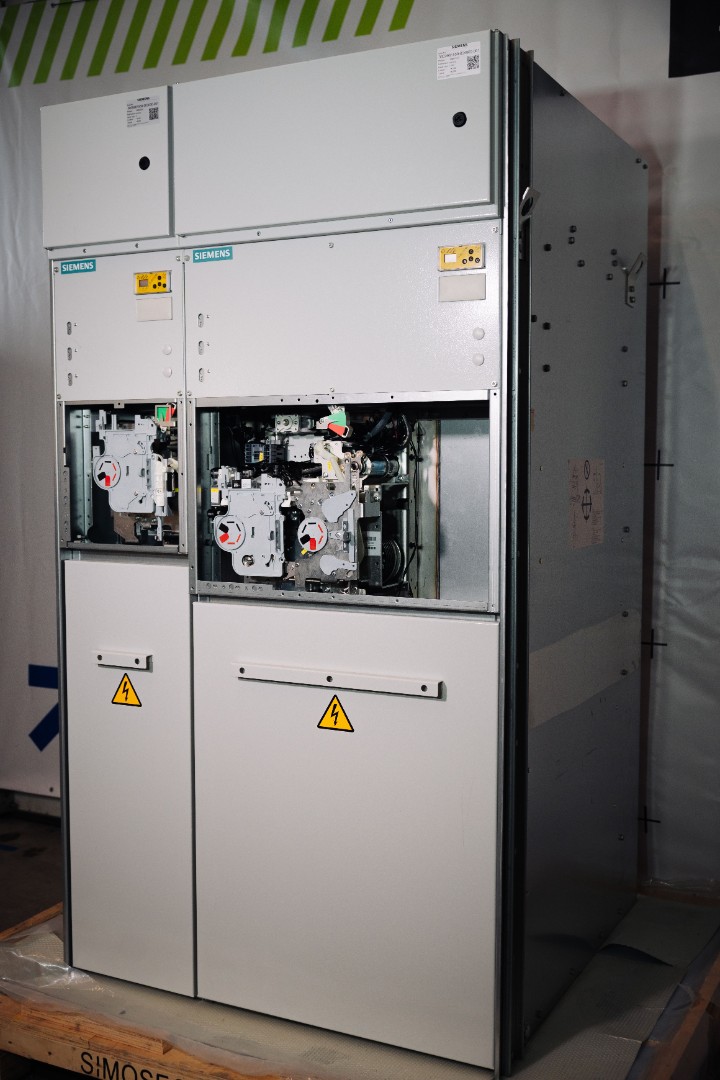

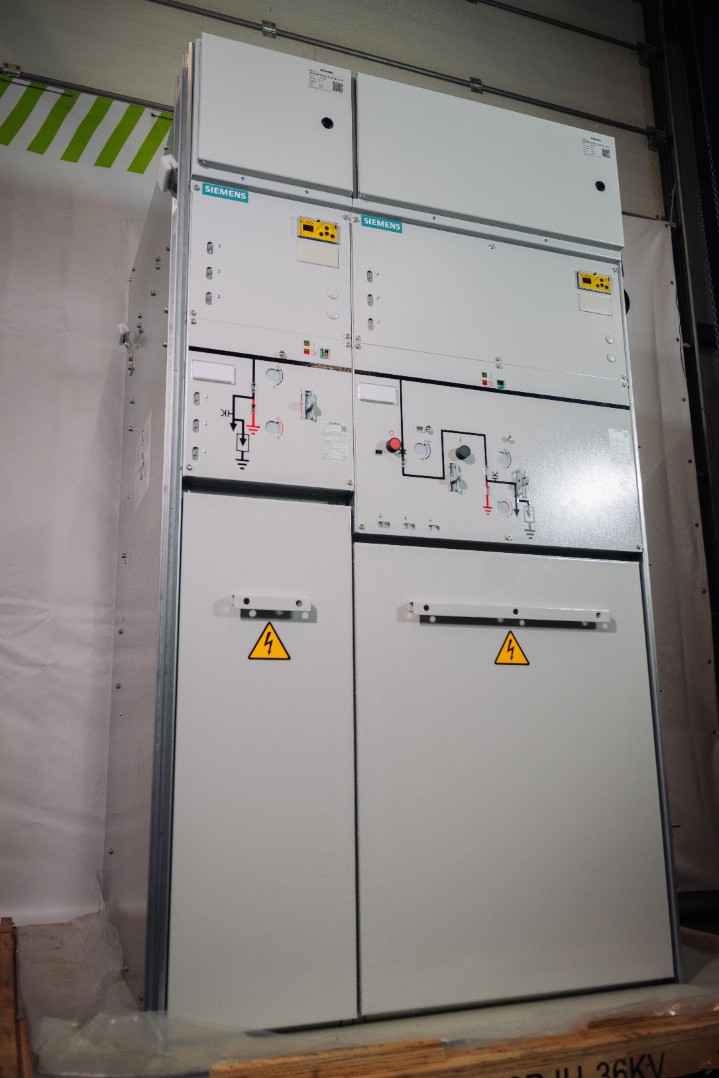

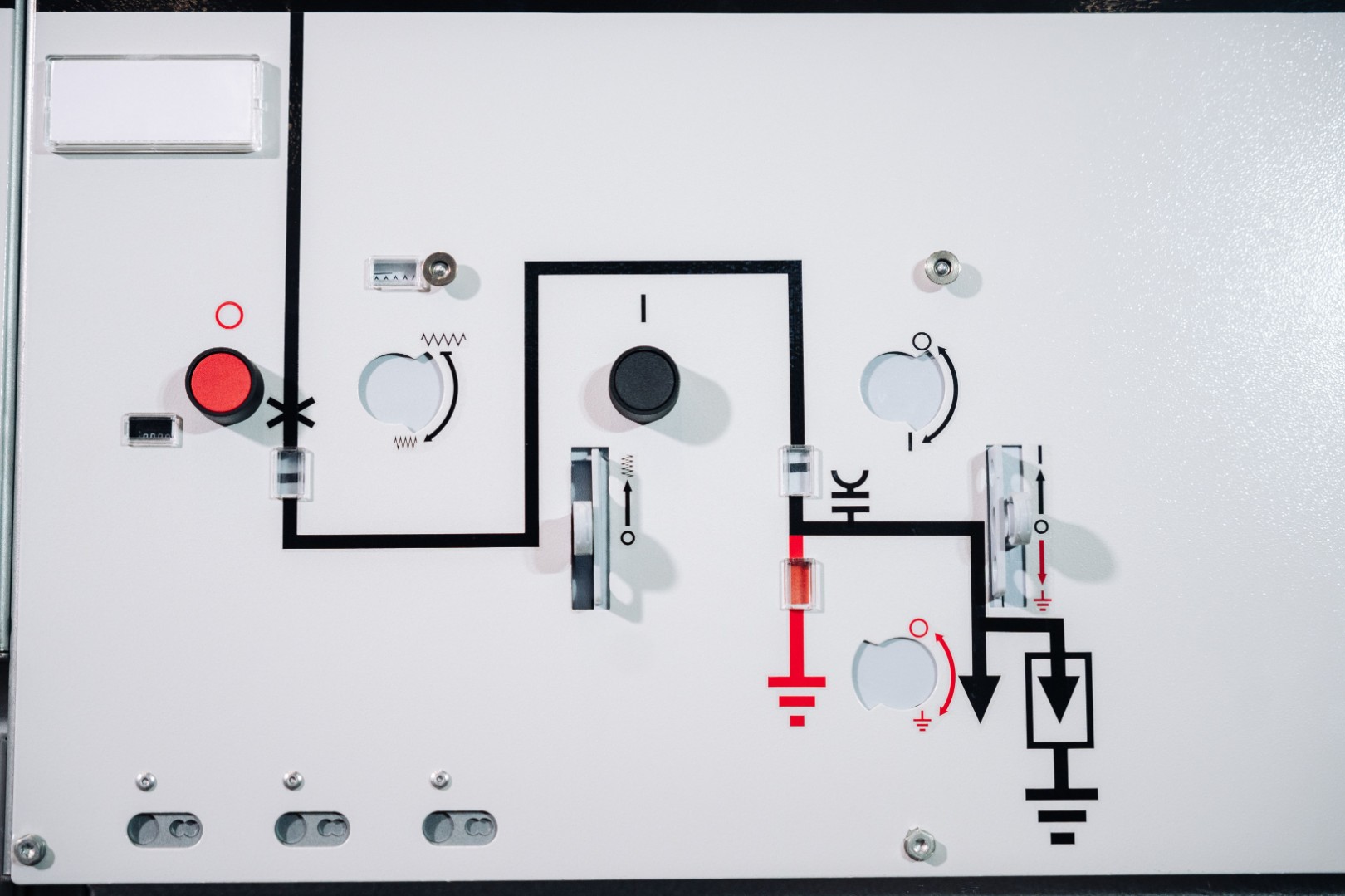

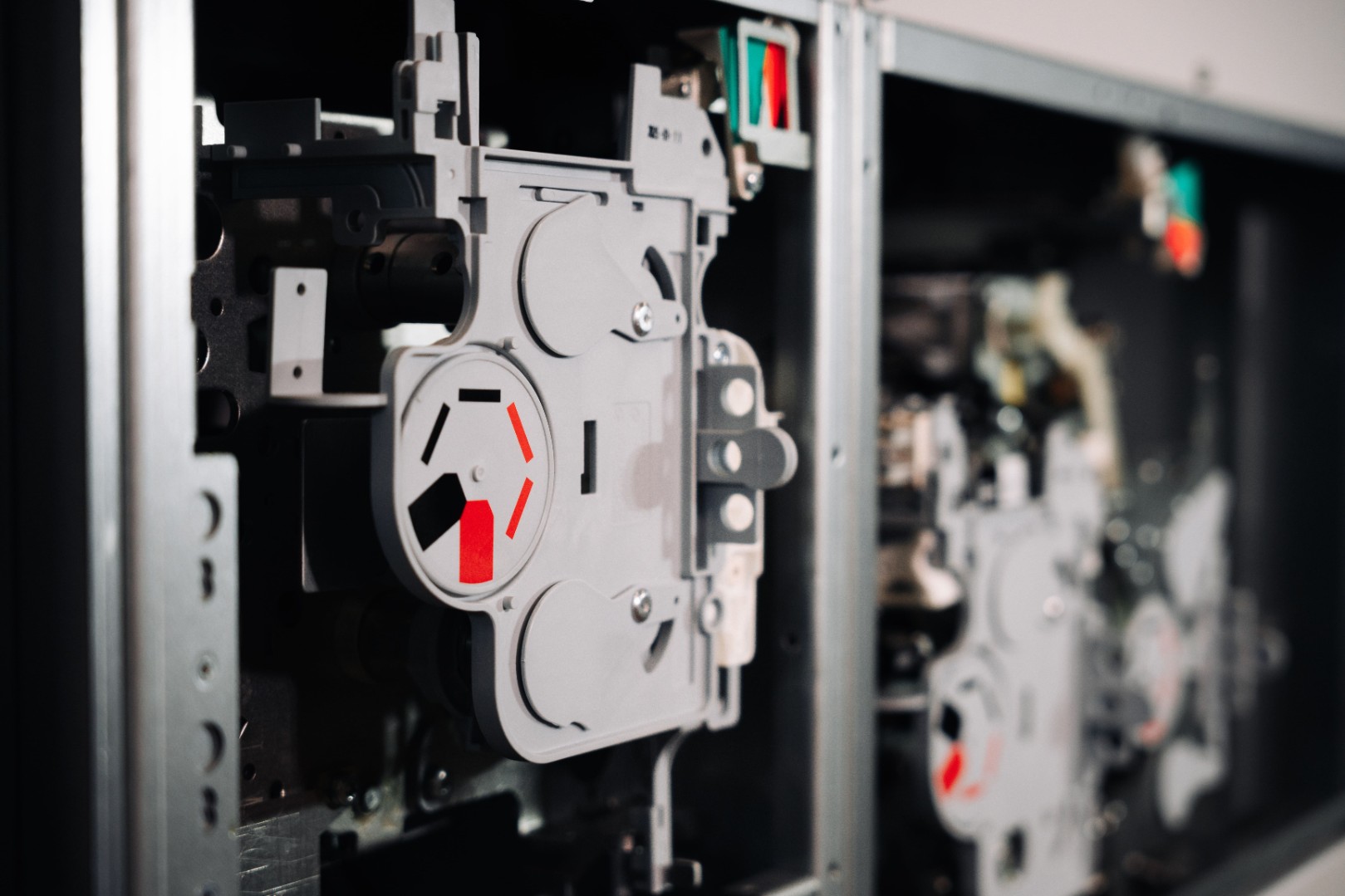

Розподільчі щити середньої напруги з повітряною ізоляцією SIMOSEC
SIMOSEC — це внутрішня розподільча станція середньої напруги у металевому корпусі, що постачається у зібраному та протестованому вигляді. Відповідає вимогам стандартів IEC 62271-200 та GB 3906, призначена для систем з одиночною збірною шиною.
Ключові характеристики:
- Номінальна напруга: до 24 кВ
- Номінальний струм збірної шини: 1250 А
- Номінальний струм лінії живлення: 1250 А
- Стійкість до струму короткого замикання: до 25 кА
- Тип ізоляції: повітряна, з перемиканням у газовому середовищі
- Конструкція: металевий корпус, односекційна шина
Сертифікація:
- Типові випробування відповідно до IEC 62271-100, IEC 62271-200
- Фабричне збирання та випробування за IEC 62271-200
Сфера застосування:
Розподільчі щити SIMOSEC призначені для використання в енергетичних системах середньої напруги (7.2–24/25 кВ) у таких об'єктах:
- Промислові підприємства
- Розподільчі та трансформаторні підстанції
- Генерувальні об'єкти
- Міська енергетична інфраструктура
- Вузли енергопостачання великих споживачів
- Об'єкти критичної інфраструктури
Переваги:
- Висока безпека експлуатації
- Надійність у довготривалій роботі
- Компактна конструкція
- Економічність та екологічність
Технічні характеристики:
| Параметри | Од. виміру | |||||
| Номінальна напруга | кВ | 7,2 | 12 | 15 | 17,5 | 24 (25) |
Номінальна частота |
Гц |
50 60 |
50 60 |
50 60 |
50 60 |
50 60 |
| Номінальна кароткочасна витривала напруга промислової частоти | кВ | 20 | 28 (42)** | 36 | 38 | 50 |
| Імпульсна витривала напруга | кВ | 60 | 75 | 95 | 95 | 125 |
|
Номінальний короткочасний витривалий струм (3с) |
кА | 21 | 21 | 21 | 21 | 21 |
| Номінальний витривалий струм короткого замикання (2с) | кА | 25 | 25 | 25 | 25 | 25 |
| Номінальний витривалий струм | кА |
63 65 |
63 65 |
63 65 |
63 65 |
63 65 |
| Номінальний струм відключення КЗ | кА | 31,5 | 31,5 | 31,5 | 31,5 | 25 |
| Номінальний струм включення КЗ | кА |
63 65 |
63 65 |
63 65 |
63 65 |
63 65 |
| Номінальний струм збірної шини | А |
630 800 1250 |
630 800 1250 |
630 800 1250 |
630 800 1250 |
630 800 1250 |
| Номінальний струм живильника (залежить від типу панелі) | А | 1250* | 1250* | 1250* | 1250* | 1250* |
| Ступінь захисту - основна частина | IP65 | IP65 | IP65 | IP65 | IP65 | |
| Ступінь захисту - вторинна частина | IP3X | IP3X | IP3X | IP3X | IP3X | |
|
Висота (стандартна |
мм | 1750 | 1750 | 1750 | 1750 | 1750 |
| Висота з відсіком НН (350/500мм) | мм |
2100 2300 |
2100 2300 |
2100 2300 |
2100 2300 |
2100 2300 |
Примітки:
* 1250А - масимальне значення (42кВ) - за запитом,
** відповідно до національних вимог (наприклад ГОСТ, GB тощо.)
